AlphaPlayer 是直播中台使用的一个视频动画特效 SDK，可以通过制作 Alpha 通道分离的视频素材，再在客户端上通过 OpenGL ES 重新实现 Alpha 通道和 RGB 通道的混合，从而实现在端上播放带透明通道的视频。

这套方案对设计师而言明显降低了特效的制作成本，对于客户端而言有着更可靠的性能和稳定性，且相比 cocos2d 引擎有着更低的入门门槛和维护成本，为复杂动画的实现提供了一种全新的方式，新的复杂动画开发将会变得更加简单高效。

背景

在直播项目的原有礼物动画实现效果是通过 cocos 引擎实现的，大部分动画都是通过一系列的旋转平移缩放组合而成，能实现的动画效果较简单且开发成本较高。为了丰富动画的表现形式，降低开发成本，我们引入了 AlphaPlayer 的动画实现方案。

方案对比

目前较常见的动画实现方案有原生动画、帧动画、gif/webp、lottie/SVGA、cocos 引擎，对于复杂动画特效的实现做个简单对比

方案	实现成本	上手成本	还原程度	接入成本
原生动画	复杂动画实现成本高	低	中	低
帧动画	实现成本低，但资源消耗大	低	中	低
gif/webp	实现成本低，但资源消耗大	低	只支持 8 位颜色	低
Lottie/SVGA	实现成本低，部分复杂特效不支持	低	部分复杂特效不支持	低
cocos2d 引擎	实现成本高	高	较高	较高
AlphaPlayer	开发无任何实现成本，一次接入永久使用	低	高	低

而在复杂动画特效高效实现的场景中，我们的备选方案会更少一些，可以将讨论集中在 Cocos2d、Lottie、Webp 和本文的 AlphaPlayer 上。

Lottie

Lottie 是非常优选的多平台动画效果解决方案，其简单原理是将 AE 动画导出的 json 文件解析成每个 layer 层级对象，再绘制成对应的 Drawable，最后显示在 View 上。在不涉及 mask 和 mattes 等特性时性能非常优选，主要耗时基本集中在 Canvas#draw()上而已，json 解析时通过流读取的方式避免一次性加载全部 json 数据带来的 OOM 问题。

但是也存在部分不足：

1. 如果动画涉及到 mask 或 mattes 等特性时，需要生成 2~3 个临时 bitmap 实现动画效果，容易引起内存抖动，且涉及的 canvas#saveLayer()和 canvas#drawBitmap()会带来额外的耗时；
2. 如果动画中还直接使用了图片，在 ImageAssetManager 首次对图片解码是在主线程进行的（据了解在 iOS 的版本上，使用图片导致内存和 CPU 的性能消耗会更大）；
3. 主要耗时还是在 draw()上，绘制区域越大耗时越长；
4. 目前支持的 AE 特性还有待完善，此外有一些特性在低版本上可能还会没有效果，设计资源时需要规避。（Supported After Effect Features）

实际使用过程中，最常见的首启全屏引导动画基本都会包含上面提到的前三点不足，这种情况下性能其实是大幅退化的。因此对于直播场景的复杂特效动画而言，Lottie 就不是一个很合适的实现方案了。

Cocos2d-x

Cocos2d-x 支持非常多的游戏功能，诸如精灵、动作、动画、粒子特效、骨骼动画等等，可以供开发者自由实现各种姿势的动画效果，再加上自身具备跨平台能力和轻量级，同时支持 Lua 作为开发语言，可以说是非常适合植入移动端作为动画效果实现方案的游戏引擎。

但实际使用维护中会面临很多问题：

1. 体积大，即使经过裁剪也还有 2M 左右的大小，如果不是核心场景需要基本很难允许接入；
2. 对开发者的技术栈有较高要求；
3. 无法满足快速迭代；
4. 维护难度大，尤其是在 Android 机型兼容的问题上。

Webp

Webp 相比 PNG 和 JPEG 格式体积可以减少 25%，在移动端的平台支持上也很全面，支持 24 位 RGB 色；缺点是资源体积比较大，而且使用的软解效率低下，低端机上有明显卡顿问题。

AlphaPlayer

相比于上面提到的几个方案，AlphaPlayer 的接入体积极小（只有 40KB 左右），而且对动画资源的还原程度极高，资源制作时不用考虑特效是否支持的问题，对开发者和设计师都非常友好。通过接入 ExoPlayer 或者自研播放器可以解决系统播放器在部分机型上可能存在的兼容性问题，且能带来更好的解码性能。

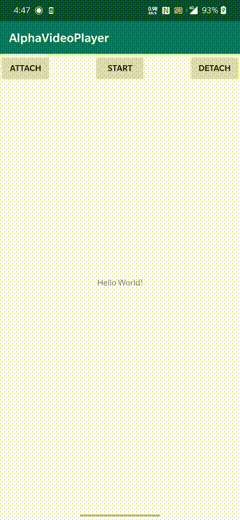

运行效果

基本原理

主要有两个核心，一个是 IMediaPlayer，负责视频解码，支持外部自行实现；另一个是 VideoRenderer，负责将解析出来的每一帧画面进行透明度混合，再输出到 GLTextureView 或者 GLSurfaceView 上。

大致的混合过程可以看下图示例

原素材的画面中左边部分使用 RGB 通道存储了原透明视频的 Alpha 值，右边部分使用 RGB 通道存储了原透明视频的 RGB 值，然后在端上通过 OpenGL 重新将每个像素点的 Alpha 值和 RGB 值进行组合，重新得到 ARGB 视频画面，实现透明视频的动画效果。

混合过程的详细代码可以见 frag.sh和vertex.sh，

快速接入

iOS

添加依赖

pod 'BDAlphaPlayer'

初始化 View

BDAlphaPlayerMetalView *metalView = [[BDAlphaPlayerMetalView alloc] initWithDelegate:self];
[self.view addSubview:metalView];

播放动画视频

BDAlphaPlayerMetalConfiguration *configuration = [BDAlphaPlayerMetalConfiguration defaultConfiguration];
NSString *testResourcePath = [[[NSBundle mainBundle] bundlePath] stringByAppendingPathComponent:@"TestResource"];
NSString *directory = [testResourcePath stringByAppendingPathComponent:@"heartbeats"];
configuration.directory = directory;
configuration.renderSuperViewFrame = self.view.frame;
configuration.orientation = BDAlphaPlayerOrientationPortrait;

[self.metalView playWithMetalConfiguration:configuration];

Android

添加依赖

allprojects {
    repositories {
        ...
        maven { url 'https://jitpack.io' }
    }
}

dependencies {
    implementation 'com.github.bytedance:AlphaPlayer:1.0.4'
}

初始化 PlayerController

val config = Configuration(context, lifecycleOwner)
// 支持 GLSurfaceView&GLTextureView, 默认使用 GLSurfaceView
config.alphaVideoViewType = AlphaVideoViewType.GL_TEXTURE_VIEW
// 也可以设置自行实现的 Player, demo 中提供了基于 ExoPlayer 的实现
val playerController = PlayerController.get(config, DefaultSystemPlayer())
playerController.setPlayerAction(object: IPlayerAction {
  override fun onVideoSizeChanged(videoWidth: Int, videoHeight: Int, scaleType: ScaleType) {
  }
  override fun startAction() {
  }
  override fun endAction() {
  }
})
playController.setMonitor(object: IMonitor {
  override fun monitor(result: Boolean, playType: String, what: Int, extra: Int, errorInfo: String) {
  }
})

将 PlayerController 绑定到 ViewGroup

playerController.attachAlphaView(mVideoContainer)

播放动画视频

fun startVideoAnimation() {
  val baseDir = "your video file base dir"
  val portraitFileName = "portrait.mp4"
  val portraitScaleType = 2
  val landscapeFileName = "landscape.mp4"
  val landscapeScaleType = 2
  val dataSource = DataSource().setBaseDir(baseDir)
    .setPortraitPath(portraitFileName, portraitScaleType)
    .setLandscapePath(landscapeFileName, landscapeScaleType)
      .setLooping(false)    // 可设置该视频是否循环播放
  if (dataSource.isValid()) {
    playerController.start(dataSource)
  }
}

资源释放

fun releasePlayerController() {
  playerController.detachAlphaView(mVideoContainer)
  playerController.release()
}

GLSurfaceView & GLTextureView

SurfaceView 和 TextureView 都是用来显示视频画面的，主要差异在于性能和层级，SurfaceView 的性能要优于 TextureView，但是层级限制在最顶层，TextureView 则没有层级限制。可以通过如下方式指定 alphaVideoViewType 来设置。

val config = Configuration(context, lifecycleOwner)
// 支持 GLSurfaceView&GLTextureView, 默认使用 GLSurfaceView
config.alphaVideoViewType = AlphaVideoViewType.GL_TEXTURE_VIEW
val playerController = PlayerController.get(config, DefaultSystemPlayer())

高级特性

动画对齐方式

为了解决不同屏幕尺寸的兼容问题和支持半屏动画视频的指定位置播放，我们提供了多种视频裁剪对齐方式，详细可见ScaleType.kt/BDAlphaPlayerDefine.h。

对齐模式	描述
ScaleToFill	拉伸铺满全屏
ScaleAspectFitCenter	等比例缩放对齐全屏，居中，屏幕多余部分留空
ScaleAspectFill	等比例缩放铺满全屏，居中，裁剪视频多余部分
TopFill	等比例缩放铺满全屏，顶部对齐
BottomFill	等比例缩放铺满全屏，底部对齐
LeftFill	等比例缩放铺满全屏，左边对齐
RightFill	等比例缩放铺满全屏，右边对齐
TopFit	等比例缩放至屏幕宽度，顶部对齐，底部留空
BottomFit	等比例缩放至屏幕宽度，底部对齐，顶部留空
LeftFit	等比例缩放至屏幕高度，左边对齐，右边留空
RightFit	等比例缩放至屏幕高度，右边对齐，左边留空

提供多种动画对齐方式的目的有二：一是需要对不同屏幕尺寸的设备进行兼容；二是希望尽量减少屏幕中视频动画的渲染区域（这对 GPU 功耗有线性收益），所以如果局部渲染可以满足动画表现需求，建议尽量使用局部渲染，即减少mVideoContainer的布局大小。

Alpha 通道压缩方案

为了进一步减少视频动画文件的体积，我们做了很多方向的尝试，包括透明画面像素点冗余 channel 的复用和整体尺寸压缩，可以期待后续更新。

GLSurfaceView & GLTextureView

SurfaceView 和 TextureView 都是用来显示视频画面的，主要差异在于性能和层级，SurfaceView 的性能要优于 TextureView，但是层级限制在最顶层，TextureView 则没有层级限制。可以通过如下方式指定 alphaVideoViewType 来设置。

val config = Configuration(context, lifecycleOwner)
// 支持 GLSurfaceView&GLTextureView, 默认使用 GLSurfaceView
config.alphaVideoViewType = AlphaVideoViewType.GL_TEXTURE_VIEW
val playerController = PlayerController.get(config, DefaultSystemPlayer())

素材制作工具

素材制作的方式有两种：

一种是直接使用 AE 导出成品素材，大致流程就是后期在 AE 上完成动画效果后，分离出 Alpha 通道视频，然后在同一个 AE 合成里左边带 Alpha 通道后边带正常动画，一起渲染导出。如果还是不理解，还是让设计师去代劳吧，专业的人做专业的事。

第二种方式，在 AE 上完成动画后期效果后，直接输出视频序列帧，然后使用我们提供的素材制作脚本 convertAlphaVideo.py 进行处理也可以直接得出成品素材视频，脚本的大致原理如下：

素材制作工具

素材制作的方式有两种：

一种是直接使用 AE 导出成品素材，大致流程就是后期在 AE 上完成动画效果后，分离出 Alpha 通道视频，然后在同一个 AE 合成里左边带 Alpha 通道后边带正常动画，一起渲染导出。如果还是不理解，还是让设计师去代劳吧，专业的人做专业的事。

第二种方式，在 AE 上完成动画后期效果后，直接输出视频序列帧，然后使用我们提供的素材制作脚本 convertAlphaVideo.py 进行处理也可以直接得出成品素材视频，脚本的大致原理如下：

可以看到通道分离和画面拼接是基于 ffmpeg 和 ImageMagick 两套工具实现的，所以运行前需要先配置 ffmpeg 和 ImageMagick 的环境。

执行下面命令，等待成品素材生成。

python convertAlphaVideo.py --dir 'your pictures parent file path'

已知接入方

抖音	抖音火山版	西瓜小视频	今日头条

联系我们

如果你有任何关于 AlphaPlayer 的问题或建议，可以发邮件到邮箱：dengzhuoyao@bytedance.com, 在邮件中详细描述你的问题。

License

Apache 2.0
