性能测试

在 48core，128G 内存的物理服务器上测试协议解析效率：35K 条/s, cpu 使用率 25%.

Build

执行 mvn package . jdk1.6 以上.

增加了业务处理 API

业务层实现接口：BusinessHandlerInterface，或者继承 AbstractBusinessHandler 抽象类实现业务即可。 连接保活，消息重发，消息持久化，连接鉴权都已封装，不须要业务层再实现。

如何实现自己的 Handler,比如按短短信计费

参考 CMPPChargingDemoTest 里的扩展位置

实体类说明

CMPP 的连接端口

com.zx.sms.connect.manager.cmpp.CMPPEndpointEntity 表示一个 Tcp 连接的发起端，或者接收端。用来记录连接的 IP.port,以及 CMPP 协议的用户名，密码，业务处理的 ChannelHandler 集合等其它端口参数。包含三个子类：

1. com.zx.sms.connect.manager.cmpp.CMPPServerEndpointEntity 服务监听端口，包含一个 List属性。 一个服务端口包含多个 CMPPServerChildEndpointEntity 端口

2. com.zx.sms.connect.manager.cmpp.CMPPServerChildEndpointEntity 服务接收端口，包含 CMPP 连接用户名，密码，以及协议版本等信息

3. com.zx.sms.connect.manager.cmpp.CMPPClientEndpointEntity 客户端端口，包含 CMPP 连接用户名，密码，以及协议版本，以及服务端 IP.port. 用于连接服务端

端口连接器接口

com.zx.sms.connect.manager.EndpointConnector 负责一个端口的打开，关闭，查看当前连接数，新增连接，移除连接。每个端口的实体类都对应一个 EndpointConnector.当 CMPP 连接建立完成，将连接加入连接器管理，并给 pipeLine 上挂载业务处理的 ChannelHandler.

1. com.zx.sms.connect.manager.cmpp.CMPPServerEndpointConnector 这个类的 open()调用 netty 的 ServerBootstrap.bind()开一个服务监听

2. com.zx.sms.connect.manager.cmpp.CMPPServerChildEndpointConnector 用来收集 CMPPServerChildEndpointEntity 端口下的所有连接。它的 open()方法为空.

3. com.zx.sms.connect.manager.cmpp.CMPPClientEndpointConnector 这个类 open()调用 netty 的 Bootstrap.connect()发起一个 TCP 连接

端口管理器

com.zx.sms.connect.manager.EndpointManager 该类是单例模式，管理所有端口，并负责所有端口的打开，关闭，以及端口信息保存，以及连接断线重连。

CMPP 协议的连接登陆管理

com.zx.sms.session.cmpp.SessionLoginManager 这是一个 netty 的 ChannelHandler 实现，主要负责 CMPP 连接的建立。当 CMPP 连接登陆成功、会话建立完成后，会调用 EndpointConnector.addChannel(channel)方法，把连接加入连接器管理，连接器负责给 channel 的 pipeline 上挂载业务处理的 Handler,最后触发 SessionState.Connect 事件，通知业务处理 Handler 连接已建立成功。

CMPP 的连接状态管理器

com.zx.sms.session.cmpp.SessionStateManager 这是一个 netty 的 ChannelHandler 实现。负责每个连接上 CMPP 消息的存储，短信重发，流量窗口控制，过期短信的处理

CMPP 协议解析器

CMPP20MessageCodecAggregator [2.0 协议] CMPPMessageCodecAggregator [这是 3.0 协议] 聚合了 CMPP 主要消息协议的解析，编码，长短信拆分，合并处理。

短信持久化存储实现 StoredMapFactory

使用 BDB 的 StoreMap 实现消息持久化，防止系统意外丢失短信。

程序启动处理流程

1. 程序启动类 new 一个 CMPPEndpointEntity 的实体类并设置 IP,port,用户名，密码，业务处理的 Handler 等参数,
2. 程序启动类 调用 EndpointManager.addEndpointEntity(endpoint)方法，将端口加入管理器
3. 程序启动类 调用 EndpointManager.openAll()或者 EndpointManager.openEndpoint()方法打开端口。
4. EndpointManager 会调用 EndpointEntity.buildConnector()创建一个端口连接器，并调用 EndpointConnector.open()方法打开端口。
5. 如果是 CMPPClientEndpointEntity 的话，就会向服务器发起 TCP 连接请求，如果是 CMPPServerEndpointEntity 则会在本机开启一个服务端口等客户端连接。

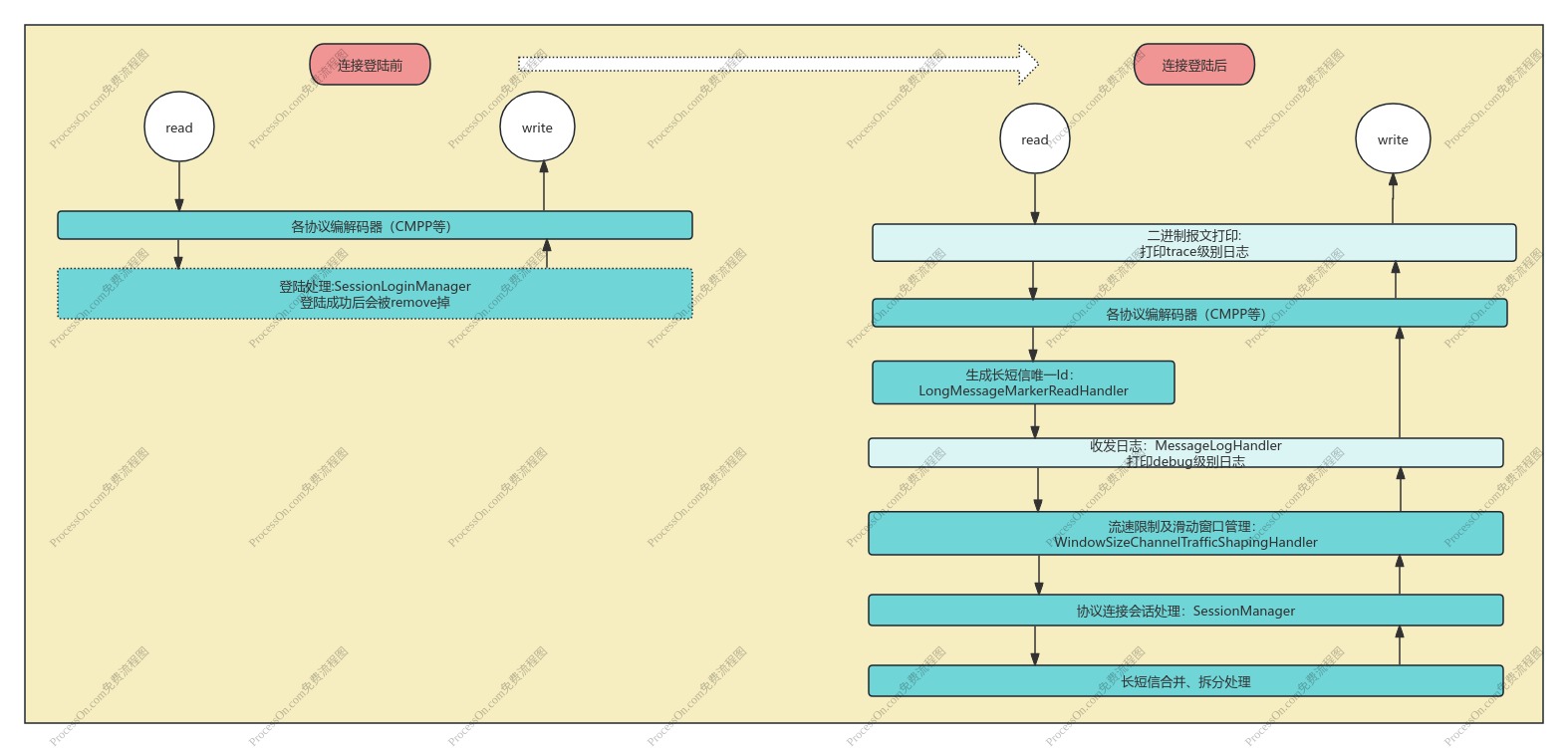

6. TCP 连接建立完成后。netty 会调用 EndpointConnector.initPipeLine()方法初始化 PipeLine，把 CMPP 协议解析器，SessionLoginManager 加到 PipeLine 里去，然后 netty 触发 ChannelActive 事件。
7. 在 SessionLoginManager 类里，客户端收到 ChannelActive 事件后会发送一个 CMPPConnnect 消息，请求建立 CMPP 连接.
8. 同样在 SessionLoginManager.channelRead()方法里,服务端会收到 CMPPConnnect 消息，开始对用户名，密码进行鉴权，并给客户端返回鉴权结果。
9. 鉴权通过后，SessionLoginManager 调用 EndpointConnector.addChannel(channel)方法，把 channel 加入 ArrayList,并给 pipeLine 上挂载 SessionStateManager 和业务处理的 ChannelHandler，如心跳处理，日志记录，长短信合并拆分处理类。
10. EndpointConnector.addChannel(channel)完成后，SessionLoginManager 调用 ctx.fireUserEventTriggered()方法，触发 SessionState.Connect 事件。

以上 CMPP 连接建立完成。

1. 业务处理类收到 SessionState.Connect 事件，开始业务处理，如从 MQ 获取短信下发，或开启 Consumer 接收 MQ 推送的消息。
2. SessionStateManager 会拦截所有 read()和 write()的消息，进行消息持久化，消息重发，流量控制。

增加同步调用 api

smsgate 自开发以来，一直使用 netty 的异步发送消息，但实际使用场景中同步发送消息的更方便，或者能方便的取到 response。因此增加一个同步调用的 api。即：发送消息后等接收到对应的响应后才返回。 使用方法如下：

    //因为长短信要拆分，因此返回一个 promiseList.每个拆分后的短信对应一个 promise
    List<Promise> futures = ChannelUtil.syncWriteLongMsgToEntity("client",submitmessage);
    for(Promise  future: futures){
        //调用 sync()方法，阻塞线程。等待接收 response
        future.sync();
        //接收成功，如果失败可以获取失败原因，比如遇到连接突然中断错误等等
        if(future.isSuccess()){
            //打印收到的 response 消息
            logger.info("response:{}",future.get());
        }else{
            打印错误原因
            logger.error("response:{}",future.cause());
        }
    }

    //或者不阻塞进程，不调用 sync()方法。
    List<Promise> promises = ChannelUtil.syncWriteLongMsgToEntity("client",submitmessage);
    for(Promise  promise: promises){
        //接收到 response 后回调 Listener 方法
        promise.addListener(new GenericFutureListener() {
            @Override
            public void operationComplete(Future future) throws Exception {
                //接收成功，如果失败可以获取失败原因，比如遇到连接突然中断错误等等
                if(future.isSuccess()){
                    //打印收到的 response 消息
                    logger.info("response:{}",future.get());
                }else{
                    打印错误原因
                    logger.error("response:{}",future.cause());
                }
            }
        });
    }

CMPP Api 使用举例

public class TestCMPPEndPoint {
    private static final Logger logger = LoggerFactory.getLogger(TestCMPPEndPoint.class);

    @Test
    public void testCMPPEndpoint() throws Exception {
        ResourceLeakDetector.setLevel(Level.ADVANCED);
        final EndpointManager manager = EndpointManager.INS;

        CMPPServerEndpointEntity server = new CMPPServerEndpointEntity();
        server.setId("server");
        server.setHost("127.0.0.1");
        server.setPort(7890);
        server.setValid(true);
        //使用 ssl 加密数据流
        server.setUseSSL(false);

        CMPPServerChildEndpointEntity child = new CMPPServerChildEndpointEntity();
        child.setId("child");  //自定义通道账号 ID，保持全局唯一
        child.setChartset(Charset.forName("utf-8"));
        child.setGroupName("test");   //自定义通道账号分组 ID，用于对通道标识不同组，方便路由实现
        child.setUserName("901783");  //通道账号，可能和企业代码相同
        child.setPassword("ICP001");  //密码

        child.setValid(true);
        child.setVersion((short)0x30);   //协议版本号，48 是 3.0 协议，32 是 2.0 协议

        child.setMaxChannels((short)4);
        child.setRetryWaitTimeSec((short)30);
        child.setMaxRetryCnt((short)3);
        child.setReSendFailMsg(true);
//        child.setWriteLimit(200);
//        child.setReadLimit(200);
        List<BusinessHandlerInterface> serverhandlers = new ArrayList<BusinessHandlerInterface>();
        serverhandlers.add(new CMPPMessageReceiveHandler()); //在这个 handler 里接收短信
        child.setBusinessHandlerSet(serverhandlers);
        server.addchild(child);

        manager.addEndpointEntity(server);

        CMPPClientEndpointEntity client = new CMPPClientEndpointEntity();
        client.setId("client");   //自定义通道账号 ID，保持全局唯一
        client.setHost("127.0.0.1");
//        client.setLocalhost("127.0.0.1");
//        client.setLocalport(65521);
        client.setPort(7890);
        client.setChartset(Charset.forName("utf-8"));
        client.setGroupName("test"); //自定义通道账号分组 ID，用于对通道标识不同组，方便路由实现
        client.setUserName("901783"); //通道账号，可能和企业代码相同
        client.setPassword("ICP001"); //密码
        client.setMsgSrc("902176");  //企业代码 ，可能和 UserName 相同
        client.setSpCode("10658762"); //服务代码，即显示到手机上的号码
        client.setMaxChannels((short)10);  //最大连接数
        client.setVersion((short)0x30);    //协议版本号
        client.setRetryWaitTimeSec((short)30);//发送 request 后 等待 N 秒后没有收到 response，则重发消息
        client.setMaxRetryCnt((short)3);  // 发送消息的最大次数，如果为 3，则表示连带第一次发送，再重试 2 次，一共发送 3 次
        client.setCloseWhenRetryFailed(false);  // 当发送消息次数达到最大（MaxRetryCnt）后 ，是否关闭连接。默认是 true 关闭连接
        client.setUseSSL(false);          //是否使用 SSL 加密连接，默认为 false，不加密
        client.setWriteLimit(100);        //发送 request 消息的最大速度（单位条数）
        client.setReadLimit(100);         //接收 request 的最大速度（单位条数），当消息量超过一定限制后，消息将积压在 TCP 网络协议栈的接收缓冲区
        client.setWindow(16);         //设置发送消息的滑动窗口，滑动窗口默认为 16，该大小根据网络时延不同，会影响发送速度

        //默认为 false ,发送 request 是否保存在本地磁盘。如果为 true，当进程关闭后，本地磁盘会保存未收到 response 的消息，当进程再次启动框架自动读取消息并发送。可能造成消息重复发送
        client.setReSendFailMsg(true);

        client.setSupportLongmsg(SupportLongMessage.BOTH);  //是否支持长短信的自动拆分和拼接

        List<BusinessHandlerInterface> clienthandlers = new ArrayList<BusinessHandlerInterface>();
        clienthandlers.add( new CMPPSessionConnectedHandler(10000));  //在这个 handler 里发送短信
        client.setBusinessHandlerSet(clienthandlers);

        manager.addEndpointEntity(client);

        manager.openEndpoint(server);

        Thread.sleep(1000);
        for(int i=0;i<=child.getMaxChannels()+1;i++)
            manager.openEndpoint(client);

        System.out.println("start.....");

//        Thread.sleep(300000);
        LockSupport.park();
        EndpointManager.INS.close();
    }
}

SMPP Api 使用举例

public class TestSMPPEndPoint {
    private static final Logger logger = LoggerFactory.getLogger(TestSMPPEndPoint.class);

    @Test
    public void testSMPPEndpoint() throws Exception {

        final EndpointManager manager = EndpointManager.INS;

        SMPPServerEndpointEntity server = new SMPPServerEndpointEntity();
        server.setId("smppserver");
        server.setHost("127.0.0.1");
        server.setPort(2776);
        server.setValid(true);
        //使用 ssl 加密数据流
        server.setUseSSL(false);

        SMPPServerChildEndpointEntity child = new SMPPServerChildEndpointEntity();
        child.setId("smppchild");
        child.setSystemId("901782");
        child.setPassword("ICP");

        child.setValid(true);
        child.setChannelType(ChannelType.DUPLEX);
        child.setMaxChannels((short)3);
        child.setRetryWaitTimeSec((short)30);
        child.setMaxRetryCnt((short)3);
        child.setReSendFailMsg(true);
        child.setIdleTimeSec((short)15);
//        child.setWriteLimit(200);
//        child.setReadLimit(200);
        List<BusinessHandlerInterface> serverhandlers = new ArrayList<BusinessHandlerInterface>();
        serverhandlers.add(new SMPPSessionConnectedHandler(10000));
        child.setBusinessHandlerSet(serverhandlers);
        server.addchild(child);

        SMPPClientEndpointEntity client = new SMPPClientEndpointEntity();
        client.setId("smppclient");
        client.setHost("127.0.0.1");
        client.setPort(2776);
        client.setSystemId("901782");
        client.setPassword("ICP");
        client.setChannelType(ChannelType.DUPLEX);

        client.setMaxChannels((short)12);
        client.setRetryWaitTimeSec((short)100);
        client.setUseSSL(false);
        client.setReSendFailMsg(true);
//        client.setWriteLimit(200);
//        client.setReadLimit(200);
        client.setSupportLongmsg(SupportLongMessage.SEND);  //接收长短信时不自动合并
        List<BusinessHandlerInterface> clienthandlers = new ArrayList<BusinessHandlerInterface>();
        clienthandlers.add( new SMPPMessageReceiveHandler());
        client.setBusinessHandlerSet(clienthandlers);


        manager.addEndpointEntity(server);
        manager.addEndpointEntity(client);
        manager.openAll();
        manager.startConnectionCheckTask();
        Thread.sleep(1000);
        for(int i=0;i<child.getMaxChannels();i++)
            manager.openEndpoint(client);
        System.out.println("start.....");
        LockSupport.park();
        EndpointManager.INS.close();
    }
}

SGIP Api 使用举例

public class TestSgipEndPoint {
    private static final Logger logger = LoggerFactory.getLogger(TestSgipEndPoint.class);

    @Test
    public void testsgipEndpoint() throws Exception {
        ResourceLeakDetector.setLevel(Level.ADVANCED);
        final EndpointManager manager = EndpointManager.INS;

        SgipServerEndpointEntity server = new SgipServerEndpointEntity();
        server.setId("sgipserver");
        server.setHost("127.0.0.1");
        server.setPort(8001);
        server.setValid(true);
        //使用 ssl 加密数据流
        server.setUseSSL(false);

        SgipServerChildEndpointEntity child = new SgipServerChildEndpointEntity();
        child.setId("sgipchild");
        child.setLoginName("333");
        child.setLoginPassowrd("0555");

        child.setValid(true);
        child.setChannelType(ChannelType.DUPLEX);
        child.setMaxChannels((short)3);
        child.setRetryWaitTimeSec((short)30);
        child.setMaxRetryCnt((short)3);
        child.setReSendFailMsg(false);
        child.setIdleTimeSec((short)30);
//        child.setWriteLimit(200);
//        child.setReadLimit(200);
        child.setSupportLongmsg(SupportLongMessage.SEND);  //接收长短信时不自动合并
        List<BusinessHandlerInterface> serverhandlers = new ArrayList<BusinessHandlerInterface>();

        serverhandlers.add(new SgipReportRequestMessageHandler());
        serverhandlers.add(new SGIPMessageReceiveHandler());
        child.setBusinessHandlerSet(serverhandlers);
        server.addchild(child);

        manager.addEndpointEntity(server);


        SgipClientEndpointEntity client = new SgipClientEndpointEntity();
        client.setId("sgipclient");
        client.setHost("127.0.0.1");
        client.setPort(8001);
        client.setLoginName("333");
        client.setLoginPassowrd("0555");
        client.setChannelType(ChannelType.DUPLEX);

        client.setMaxChannels((short)10);
        client.setRetryWaitTimeSec((short)100);
        client.setUseSSL(false);
        client.setReSendFailMsg(true);
//        client.setWriteLimit(200);
//        client.setReadLimit(200);
        List<BusinessHandlerInterface> clienthandlers = new ArrayList<BusinessHandlerInterface>();
        clienthandlers.add(new SGIPSessionConnectedHandler(10000));
        client.setBusinessHandlerSet(clienthandlers);
        manager.addEndpointEntity(client);
        manager.openAll();
        Thread.sleep(1000);
        for(int i=0;i<child.getMaxChannels();i++)
            manager.openEndpoint(client);
        System.out.println("start.....");

        LockSupport.park();

        EndpointManager.INS.close();
    }
}

Demo 执行日志

11:31:52.842 [workGroup2] INFO  c.z.s.c.m.AbstractEndpointConnector - handlers is not shareable . clone it success. com.zx.sms.codec.smpp.SMPP2CMPPBusinessHandler@1d7059df
11:31:52.852 [workGroup1] INFO  c.z.s.c.m.AbstractEndpointConnector - handlers is not shareable . clone it success. com.zx.sms.codec.smpp.SMPP2CMPPBusinessHandler@75e134be
11:31:52.852 [workGroup1] INFO  c.z.s.c.m.AbstractEndpointConnector - handlers is not shareable . clone it success. com.zx.sms.handler.api.gate.SessionConnectedHandler@aa80b58
11:31:52.869 [workGroup1] INFO  c.z.s.s.AbstractSessionLoginManager - login in success on channel [id: 0xfdc7b81e, L:/127.0.0.1:11481 - R:/127.0.0.1:2776]
11:31:52.867 [workGroup2] INFO  c.z.s.s.AbstractSessionLoginManager - login in success on channel [id: 0x1fba3767, L:/127.0.0.1:2776 - R:/127.0.0.1:11481]
11:31:53.863 [busiWork-3] INFO  c.z.s.h.a.s.MessageReceiveHandler - Totle Receive Msg Num:343,   speed : 343/s
11:31:54.872 [busiWork-1] INFO  c.z.s.h.a.s.MessageReceiveHandler - Totle Receive Msg Num:1381,   speed : 1038/s
11:31:55.873 [busiWork-8] INFO  c.z.s.h.a.s.MessageReceiveHandler - Totle Receive Msg Num:2704,   speed : 1323/s
11:31:56.875 [busiWork-2] INFO  c.z.s.h.a.s.MessageReceiveHandler - Totle Receive Msg Num:4010,   speed : 1306/s
11:31:57.880 [busiWork-5] INFO  c.z.s.h.a.s.MessageReceiveHandler - Totle Receive Msg Num:5416,   speed : 1406/s
11:31:58.881 [busiWork-7] INFO  c.z.s.h.a.s.MessageReceiveHandler - Totle Receive Msg Num:7442,   speed : 2026/s
11:31:59.882 [busiWork-8] INFO  c.z.s.h.a.s.MessageReceiveHandler - Totle Receive Msg Num:9581,   speed : 2139/s
11:32:00.883 [busiWork-2] INFO  c.z.s.h.a.s.MessageReceiveHandler - Totle Receive Msg Num:12865,   speed : 3284/s
11:32:01.884 [busiWork-5] INFO  c.z.s.h.a.s.MessageReceiveHandler - Totle Receive Msg Num:15937,   speed : 3072/s
11:32:02.886 [busiWork-5] INFO  c.z.s.h.a.s.MessageReceiveHandler - Totle Receive Msg Num:19489,   speed : 3552/s
11:32:03.887 [busiWork-6] INFO  c.z.s.h.a.s.MessageReceiveHandler - Totle Receive Msg Num:23065,   speed : 3576/s
11:32:04.888 [busiWork-2] INFO  c.z.s.h.a.s.MessageReceiveHandler - Totle Receive Msg Num:26337,   speed : 3272/s
